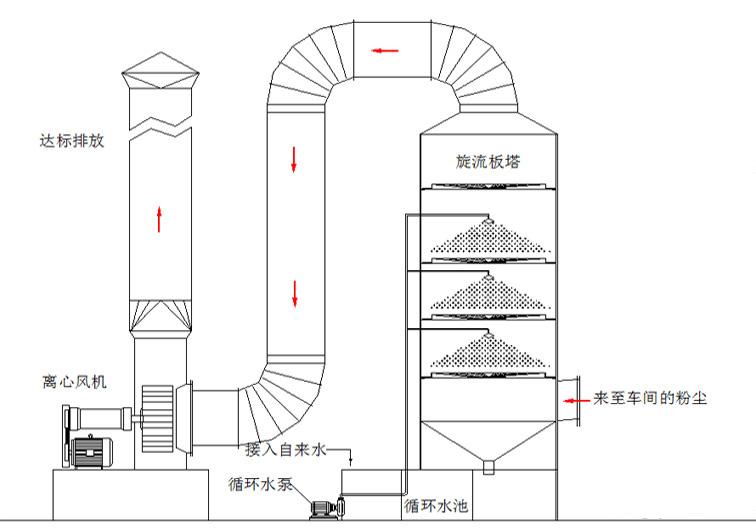

介紹了污水廠除臭設備的電氣控制系統









纖維轉盤過濾器電氣控制系統:







1. 電子控制系統采用現代PLC作為程序控制系統的核心。過濾布的反沖洗和污泥排放可自動控制。該系統的核心電子控制元件為德***西門子公司生產的S7200系列可編程控制器和觸摸屏。主要部件為施耐德ag產品，質量可靠，性能******，對環境適應性強，抗干擾性能***。是水處理設備的理想控制系統。











2. 系統有手動和自動兩種模式:在自動模式下，操作者可根據需要調整反沖洗間隔時間，設備可按PLC預置程序工作(根據時間和液位控制);手動模式僅用于設備調試或維護，實現對閥門、泵、濾清器盤電機的手動控制，并可操作相應的按鍵，在停機或凍結停機前完成反沖洗功能或清池功能。









3.根據用戶要求，S7200可配置以太網接口或DP接口通信接口模塊，與項目主站實現數據傳輸。







4. 手動和自動模式選擇、參數設置、狀態顯示、按鍵操作均在觸摸屏上完成;從初始邊界選擇進入對應的界面，點擊對應的按鈕完成相應的操作功能。









5. 觸摸屏系統具有故障報警功能;檢測閥門開閉不到位，檢測泵及濾板電機過流、過載，觸摸屏上顯示故障信息，出現故障時發出聲光報警。
